環鏈斗式提升機(TH型)主要適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等溫度不超過250℃的物料。威泰克提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。

　　環鏈斗式提升機(TH型)備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機zui大輸送量365m³/h,zui大提升高度為50m。

環鏈斗式提升機(TH型斗式提升機)產品概述:

　　TH系列環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料 的垂直輸送。TH型環鏈式斗式提升機是一種圓環鏈斗式提升機 ，采用混合式或重力卸料，挖取式裝料。TH型環鏈式斗式提升機適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料 ，物料溫度在250℃以下。如：煤、水泥、碎石、砂子、化肥、糧食等。

TH型環鏈斗式提升機主要特點:

　　1、維護方便，壽命長，結構剛性強;

　　2、輸送物料的溫度*高可達250℃，提升高度運行平穩可靠，噪音小且維護方便;

　　3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上;

　　4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

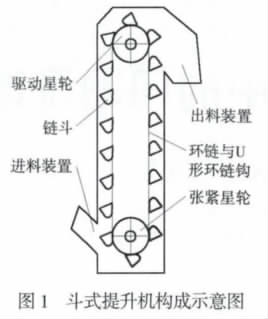

　　TH型環鏈斗式提升機外形結構圖:

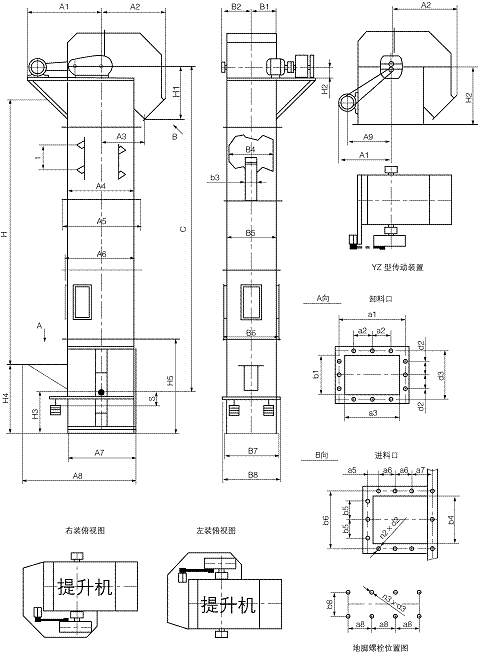

　　TH型環鏈斗式提升機外形安裝尺寸圖:

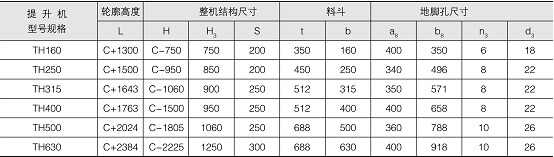

　TH環鏈斗式提升機高度、整機結構尺寸、料斗與地腳孔尺寸:　

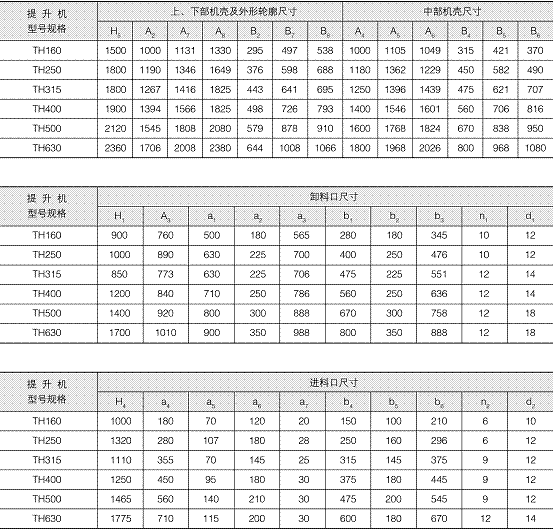

　TH環鏈斗式提升機上中下機殼、外形輪廓尺寸、進料口與卸料口尺寸:　

TH型環鏈斗式提升機自助選型對照表：

TH型環鏈斗式提升機系列產品技術性能及選型參數表：

注：1、表中斗容是計算斗容（料斗盛水時的容積），輸送量是按填充系數為1時計算所得，實際應用時要考慮填充系數。2、表中改進型只有TH315、TH400、TH500、TH630。

TH型斗提機的安裝要求:

　　1.斗提機下部區段的支撐面，必須保證坐落在基礎的水平面上。

　　2.斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。

　　3.中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。

　　4.斗提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。

　　5.料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。

　　6.螺旋拉緊裝置調整好后，應使牽引構件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。

　　7.減速機高速軸的軸線與電動機的軸線，應相互平行;低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其最大平行偏移量不得超過0.2mm，最大軸線交角不得超過40‵。

　　8.斗提機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。

　　9.斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。最上面的支撐點應盡量靠近頭部。

斗式提升機的潤滑材料、周期和方法:
